Что такое Низковольтные комплектные устройства (НКУ)

Низковольтное комплектное устройство (НКУ) — это готовый электрощит, шкаф или панель, который собирают на заводе. Внутри него на общей раме смонтированы электротехнические аппараты: автоматические выключатели, контакторы, предохранители и устройства управления. Он предназначен для приёма и распределения электроэнергии напряжением до 1000 вольт. А также для защиты оборудования от коротких замыканий и перегрузок.

Зачем нужны НКУ?

Проще говоря НКУ - это «центр управления и раздачи» электроэнергии в зданиях и на предприятиях. Через него электричество приходит от источника питания и дальше распределяется по линиям: на освещение, розетки, оборудование, двигатели, вентиляцию, насосы и т.д. НКУ решают сразу несколько задач:

1. Распределяют питание по потребителям (какая линия и сколько получает энергии).
2. Защищают электросеть и оборудование.
3. Управляют работой цепей.
4. Контролируют параметры сети: токи, напряжение, мощность, состояние линий.

Делают эксплуатацию удобнее и безопаснее: всё собрано в одном корпусе, с понятной маркировкой и защитой от доступа к опасным частям.

Из чего состоят НКУ?

Конкретная комплектация НКУ зависит от проекта. Но здесь всегда есть вводное устройство. Оно выступает в роли «входа» питания и включает автоматический выключатель или рубильник. Иногда оборудование дополнено устройством учёта. Далее следуют распределительные панели или секции с отдельными линиями для разных групп потребителей. Каждая из них защищена автоматическими выключателями или другими аппаратами защиты. Внутри шкафа ток распределяется по системам шин — медным или алюминиевым.

При необходимости НКУ оснащается устройствами учета и контроля: счетчиками, приборами измерения и датчиками. Если требуется автоматизация, устанавливаются реле, контакторы и блоки управления. Для защиты от перенапряжений применяются УЗИП — ограничители перенапряжений. Состояние системы отслеживается через сигнализацию и индикацию. Все это размещается в металлическом корпусе с дверцами. Внутри него предусмотрена система кабельных вводов, клемм и дополнительных средств защиты.

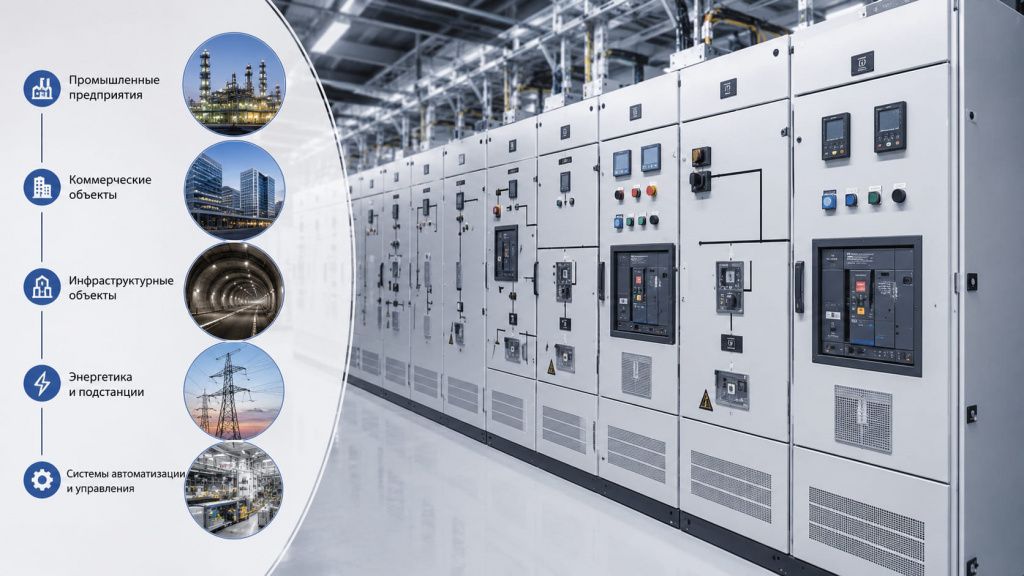

Сферы применения

Низковольтные распределительные устройства используют там, где нужно распределять электроэнергию и обеспечить защиту:

• Жилые комплексы и коттеджные поселки (крупные вводно-распределительные панели);
• Офисы, торговые центры, здания (питание вентиляции, кондиционеров, освещения, лифтов и т.д.);
• Промышленные предприятия (питание станков, компрессоров, насосов, цеховых нагрузок);
• Инженерные объекты: водоканалы, ТП/РП, насосные станции, инфраструктура;
• Системы с повышенными требованиями (например, когда нужна четкая автоматика и надежность).

Как НКУ выбирают для проекта?

При выборе электрического шкафа для проекта сначала считают общую мощность и ток на вводе. Определяют схему питания — однофазная она или трехфазная. Затем смотрят на то, что именно будет подключено: освещение, двигатели или важные потребители, которым нельзя отключаться. От этого зависят требования к защите от аварий, замыканий и молний.

Если нужен дистанционный контроль, автоматический запуск резерва (АВР) или блокировки безопасности, под них заранее закладывают место внутри корпуса. Обязательно учитывают условия работы: температуру, влажность, пожарную безопасность и степень защиты от пыли и воды (IP). В самом конце выбирают тип монтажа — встраиваемый, напольный или настенный. Проверяют габариты блока и планируют удобные трассы для кабелей.

Преимущества НКУ

По сути, НКУ выгодны тем, что помогают сделать электроснабжение:

• безопаснее (всё защищено, изолировано, стандартизировано);
• надёжнее (компоненты подбираются под режимы работы);
• удобнее в обслуживании (понятная структура, маркировка, доступ к аппаратам);
• упорядоченнее (в одном месте ввод, распределение, защита и контроль);
• более технологичным (шкафы удобно проектировать и вводить в эксплуатацию).

НКУ и безопасность: важный момент

Электрические щиты относятся к потенциально опасным техническим устройствам. Поэтому все работы по подбору, сборке, монтажу и вводу в эксплуатацию должны выполняться с соблюдением норм и требований квалифицированными специалистами. Даже «простые» НКУ требуют правильного подбора защиты, расчётов токов и правильного подключения.
